Высоковольтные изоляторы — важные элементы электротехнических систем. Они предотвращают нежелательный токопроводящий путь от токоведущих частей к земле и обеспечивают механическую поддержку проводов. Ранее для этих целей широко применялись фарфоровые и стеклянные изоляторы. Несмотря на свои достоинства, традиционные материалы имеют и ограничения: сравнительно большой вес и чувствительность к некоторым внешним воздействиям, которые могут влиять на рабочие характеристики и срок службы.
Переход на полимерные изоляторы стал заметным изменением в отрасли. Он связан с потребностью в более эффективных, экономичных и долговечных решениях. Полимерные изоляторы представляют собой современную альтернативу традиционным материалам и при правильном подборе помогают повысить эксплуатационную надежность электрических систем. Их применение отражает стремление сочетать стабильную работу оборудования с рациональным использованием ресурсов.
Что такое полимерный изолятор высокого напряжения?
Полимерные изоляторы высокого напряжения изготавливаются из композитных материалов, в том числе с применением силиконовой резины. Они предназначены для электрической изоляции проводов и других токоведущих частей в высоковольтных установках, помогая снижать риск электрических повреждений и отказов. К характерным особенностям таких изделий относятся небольшой вес, прочная конструкция и способность работать в сложных условиях окружающей среды.
Композитная конструкция позволяет использовать полимерные изоляторы в различных областях — от воздушных линий электропередачи высокого напряжения до промышленного электрооборудования. Конструкция рассчитана на сочетание механических, электрических и климатических нагрузок. Благодаря этому полимерные изоляторы могут быть подходящим решением для предприятий и сетевых компаний, которым важно повысить эффективность и надежность электроснабжения.

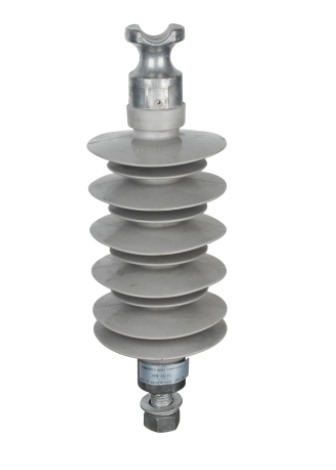

высоковольтный полимерный изолятор FPW 33 12.5, длина 1280 мм, соединение M22.
Основные преимущества полимерных изоляторов высокого напряжения
1. Небольшой вес и удобство монтажа
Одно из главных преимуществ полимерных изоляторов — небольшой вес. По сравнению с традиционными фарфоровыми и стеклянными изделиями они обычно легче, поэтому их проще перевозить, перемещать и устанавливать. Это может сократить затраты на транспортировку и трудозатраты при монтаже. Кроме того, меньший вес оборудования в определённых конструкциях позволяет снизить требования к несущим элементам и упростить проектирование электротехнической системы.
Удобство обращения с полимерными изоляторами помогает ускорить монтаж и уменьшить риск повреждений при установке. Работникам проще поднимать и позиционировать такие изделия, что снижает вероятность ошибок при обращении с оборудованием. В результате монтажные работы могут проходить безопаснее и эффективнее, а проекту легче уложиться в запланированные сроки и бюджет.
2. Высокая механическая прочность и длительный срок службы
Полимерные изоляторы высокого напряжения проектируются с учётом значительных механических нагрузок. Они должны выдерживать усилия, возникающие при эксплуатации воздушных линий, в том числе нагрузки от проводов и воздействие сильного ветра. Прочная конструкция также снижает вероятность повреждения изделия при транспортировке и монтаже и тем самым способствует эксплуатационной надежности.
Надёжная конструкция может обеспечить длительный срок службы и уменьшить потребность в частой замене. Это особенно важно для удалённых объектов и участков, к которым трудно добраться для проведения технического обслуживания. Применение долговечных изоляторов помогает поддерживать непрерывную работу сети, сокращать простои и контролировать эксплуатационные расходы.
3. Надёжные электрические характеристики
Полимерные изоляторы обладают диэлектрическими свойствами, необходимыми для эффективной электрической изоляции. При правильном выборе изделия для конкретного класса напряжения они помогают снижать риск электрических отказов и повышать общую надежность системы. Это важно для поддержания стабильной работы оборудования и безопасной передачи электроэнергии.
Способность сохранять изоляционные характеристики в неблагоприятных условиях имеет большое значение для эксплуатации высоковольтных сетей. Надёжная изоляция помогает уменьшать вероятность нежелательного разряда и других электрических нарушений. По мере усложнения электрической инфраструктуры значение качественных изоляционных компонентов продолжает расти.
4. Устойчивость к погодным условиям и загрязнению
Полимерные изоляторы отличаются устойчивостью к влаге, ультрафиолетовому излучению и загрязнениям. Благодаря этому они подходят для наружной установки, где оборудование постоянно подвергается воздействию окружающей среды. При соответствии конструкции реальным условиям эксплуатации полимерный изолятор способен сохранять рабочие характеристики в течение длительного времени, снижая потребность в частых проверках и замене.
Устойчивость к внешним воздействиям особенно важна для электросетей, расположенных в разных климатических зонах: например, в прибрежных районах с высокой влажностью или в сухих регионах с интенсивным солнечным излучением. При выборе изделия следует учитывать номинальное напряжение, длину пути утечки, степень загрязнения, климатические условия и требования конкретного проекта.
5. Снижение затрат на техническое обслуживание
Благодаря прочной конструкции и устойчивости к воздействию окружающей среды полимерные изоляторы могут требовать меньше обслуживания по сравнению с некоторыми традиционными решениями. Это помогает снижать долгосрочные эксплуатационные расходы и уменьшать время простоя оборудования, связанное с осмотрами и ремонтом. Используемые материалы и конструкция рассчитаны на работу под воздействием эксплуатационных и климатических факторов.
Сокращение объёма ремонтных работ позволяет направлять персонал и ресурсы на другие важные задачи. Сочетание рабочих характеристик и потенциально меньшей потребности в обслуживании делает полимерные изоляторы экономически целесообразным вариантом для долгосрочных проектов электросетевой инфраструктуры. При этом фактический график осмотров должен определяться условиями эксплуатации, документацией производителя и требованиями владельца сети.
6. Потенциальное снижение воздействия на окружающую среду
По сравнению с некоторыми традиционными материалами полимерные изоляторы могут иметь меньшую нагрузку на окружающую среду. В зависимости от состава изделия и технологии производства для их изготовления могут использоваться материалы, пригодные для переработки, а производственный процесс может требовать меньше энергии. Такие особенности соответствуют общей тенденции к сокращению отходов и выбросов.
Возможность переработки отдельных компонентов после окончания срока службы также может помочь сократить количество отходов и рациональнее использовать сырьё. Однако экологические преимущества следует оценивать с учётом фактического состава изделия, технологии производства и доступной инфраструктуры переработки.
7. Повышение безопасности эксплуатации
Безопасность имеет первостепенное значение при работе с высоковольтным оборудованием. Полимерные изоляторы предназначены для электрической изоляции токоведущих частей и помогают предотвращать возникновение нежелательных путей прохождения тока. Устойчивость к загрязнению и свойства наружной поверхности также могут снижать вероятность образования проводящих участков при определённых условиях эксплуатации. Это важно как для защиты оборудования, так и для безопасности персонала.
Конструкция качественного полимерного изолятора должна обеспечивать устойчивость к трекингу и электрической эрозии. Эти характеристики помогают снизить вероятность повреждения изоляционной поверхности и связанных с ним электрических отказов. Итоговый уровень безопасности зависит от качества изделия, правильного выбора по условиям применения, соблюдения требований монтажа и регулярного технического контроля.
Где применяются полимерные изоляторы высокого напряжения?
Благодаря универсальности и эксплуатационным характеристикам полимерные изоляторы используются в различных сегментах электроэнергетики. Основные области применения включают следующие направления.
Воздушные линии электропередачи
Полимерные изоляторы применяются для изоляции и механического крепления проводов воздушных линий электропередачи (ВЛ). Они подходят для протяжённых сетей, где важны надежность, прочность и удобство монтажа. Небольшой вес может облегчать транспортировку и установку оборудования на объектах линейной инфраструктуры.
Подстанции
На электрических подстанциях полимерные изоляторы могут использоваться для поддержки и изоляции отдельных видов электрооборудования. Прочная конструкция и устойчивость к погодным воздействиям полезны в условиях наружной установки. При этом тип изолятора необходимо выбирать с учётом класса напряжения, механической нагрузки и требований конкретного оборудования.
Электрификация железных дорог
В системах электроснабжения железных дорог полимерные изоляторы применяются для крепления и изоляции элементов контактной сети. Способность работать при вибрациях и воздействии окружающей среды делает их подходящим вариантом для динамичных условий железнодорожной инфраструктуры.
Помимо перечисленных областей, полимерные изоляторы могут использоваться и в новых инфраструктурных проектах. По мере развития энергетики их конструктивная гибкость и адаптируемость помогают решать различные задачи в современных электрических системах.
На что обратить внимание при выборе полимерных изоляторов?
Несмотря на многочисленные преимущества, при выборе полимерных изоляторов высокого напряжения необходимо учитывать несколько важных факторов.
Первоначальная стоимость
Начальная цена полимерных изоляторов может быть выше стоимости некоторых традиционных изделий. Однако потенциально меньшие затраты на обслуживание и более длительный срок службы могут компенсировать первоначальные вложения. Для объективного сравнения следует учитывать совокупную стоимость владения: закупочную цену, доставку, монтаж, плановое обслуживание, возможную замену и расходы, связанные с простоем оборудования.
Перед закупкой рекомендуется провести анализ затрат и выгод с учётом как краткосрочных, так и долгосрочных последствий. Оценка потенциальной экономии на техническом обслуживании и влияния оборудования на надежность сети помогает принять решение, соответствующее финансовым и эксплуатационным целям проекта.
Качество продукции и соответствие стандартам
Качество полимерных изоляторов напрямую влияет на их эксплуатационные характеристики и безопасность. Рекомендуется выбирать производителей, которые располагают необходимой технической документацией и могут подтвердить соответствие продукции стандартам и требованиям проекта. Перед размещением заказа важно проверить технические параметры, протоколы испытаний и другие документы, предусмотренные закупочной спецификацией.
Соответствие применимым стандартам и наличие необходимых подтверждающих документов помогают оценить, отвечает ли изделие требованиям по электрическим и механическим характеристикам. При выборе поставщика следует учитывать номинальное напряжение, механическую прочность, длину пути утечки, результаты испытаний и возможность предоставить документацию на конкретную модель.
Правильный монтаж
Правильная установка необходима для полноценной реализации преимуществ полимерных изоляторов. Монтажный персонал должен соблюдать инструкции производителя и использовать подходящие методы транспортировки, перемещения и установки, чтобы не повредить изделие. Поскольку полимерные изоляторы отличаются по конструкции и способам обращения от стеклянных и фарфоровых аналогов, порядок работ следует определять с учётом конкретной модели.
Обучение монтажников и соблюдение утверждённых рабочих процедур помогают уменьшить количество ошибок на объекте. Если персонал знает особенности изделия и требования к монтажу, риск неправильной установки снижается, а оборудование с большей вероятностью будет работать в соответствии с проектными требованиями.
Заключение
Полимерные изоляторы высокого напряжения стали важным развитием технологии электрической изоляции. Небольшой вес, механическая прочность, устойчивость к погодным воздействиям и потенциально меньшие затраты на обслуживание делают их привлекательным решением для многих современных высоковольтных систем. При этом необходимо учитывать первоначальную стоимость, качество продукции, условия эксплуатации и требования к монтажу.
По мере модернизации электросетей и роста требований к надежности электроснабжения полимерные изоляторы могут играть всё более значимую роль. Правильный подбор изделия по электрическим и механическим параметрам, подтверждённое качество и монтаж в соответствии с инструкциями производителя помогают повысить надежность оборудования и поддерживать устойчивую работу электрической инфраструктуры.
